磁耦合液位计产品概述

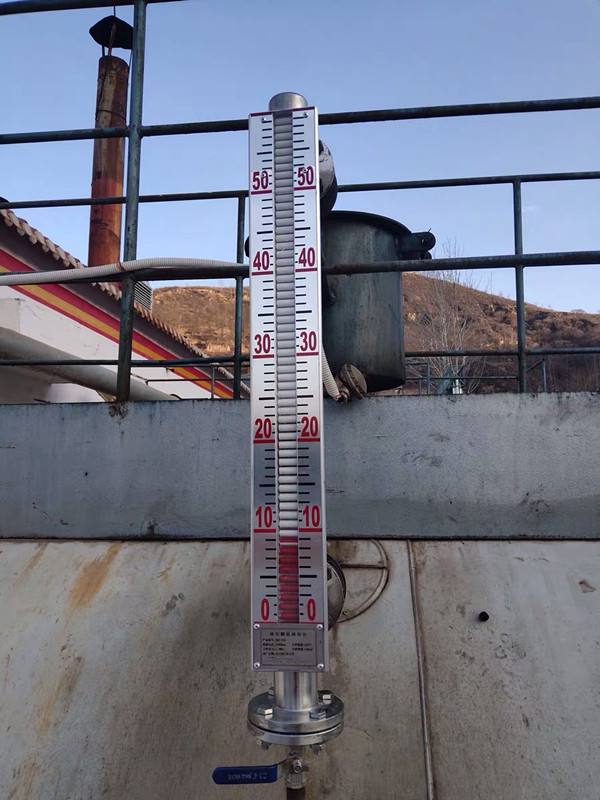

磁耦合液位计采用连通器原理,通过气相和液相链接法兰与容器相连接。根据浮力和磁耦合原理,测量筒(即连通器)内磁耦合浮子随被测液面的升高(降低)驱动测量筒外部显示器上的双色磁耦合翻转。当液面上升时,磁耦合浮子驱动翻柱旋转180°,显示红色或绿色;当液面下降时,磁耦合浮子驱动翻柱反向旋转180°,显示白色。红色带(或绿色带)的高度就是被测液面的高度,实现了测量和显示被测液(界)面位置的目的。每个磁耦合为双色轴向对称结构,两个磁耦合间的间距为10mm,分别以白色和红色(绿色)来指示气相部分和液相部分,红色(或绿色)与白色交接处就是液相和气相的分界处。该液位计既能测量液面,也能测量两种不同密度介质的界面。磁翻片的加工和组装是否正确,导轨凹槽的光洁度高低、有无毛刺,都会影响到翻片翻转是否顺畅,是否能正常反映液位;在进行管材管件的焊接时,焊接电流的大小是否合适,焊接部位是否焊透,也会影响到产品使用时的安全性,尺寸控制不好还会影响到产品能否顺利安装。
磁耦合液位计显示面板的组装工艺:
磁耦合液位计显示面板是指示液位的组件,磁翻片摆放在型腔中导轨的凹槽内,每个凹槽之间的间距一致,两端封有堵头,上表面盖有玻璃面板,玻璃面板和堵头用玻璃胶密封。
显示面板组装时对操作有着严格的规范:
1)保持工作台面清洁干净。操作时不允许杂物碎屑掉进型腔内,且型腔内不能有任何残余胶剂;
2)控制推进力度,防止翻片变形。将摆好翻旗的导轨推进型材腔时,确保力度适当以免翻片变形;
3)密封面板两端。做好显示面板两端密封,避免尘沙水汽侵入内部;
4)密封胶剂量适当、外观整洁。进行玻璃面板和型腔的密封时,要注意密封胶剂量恰当,确保两个部件贴合面密封且外观整洁。
磁耦合液位计磁翻片的生产工艺
磁翻片是指示液位的部件,内置一个小磁柱,外部两面分别涂有不同的颜色(通常为红色和白色),在受到测量浮筒内磁浮子的磁场耦合作用时,翻片会发生翻转,通过颜色变化来指示液位。如果磁翻片的两端脚加工不细致,有毛刺、变形、表面不圆润光滑,就会加大转动阻力,使得翻片翻转不灵活出现花脸现象。
一般来说,磁耦合液位计的缺点主要有以下几点,
1、磁耦合液位计不能用于电导率较低的液体(如石油制品)的测量,
2、磁耦合液位计不能不用气体、蒸汽和含有较大气泡的液体的测量,
3、磁耦合液位计不能用于温度较高介质的测量,
4、磁耦合液位计经长期使用后,本体内如有介质起决定作用的物质)的沉淀物,会影响浮子的正常作业,必须定时进行清洁!
磁耦合液位计特点:
1、测量范围大,不受贮槽高度的限制,
2、指示新颖、读数直观、醒目、观察指示器的方向可根据用户需要改变角度,
3、适合容器内液体介质的液位、界面的测量,除现场指示,还可配 远传变送器、报警开关、检测功能齐全,
4、结构简单、安装方便、维护方便、耐腐蚀、无需电源、防爆,
磁耦合液位计安装与维护
1、液位计安装必须垂直,以保证浮球组件在主体管内上下运动自如,
2、液位计主体周围不容许有导磁体靠近否则直接影响液位计工作,
3、液位计安装完毕后,需要用磁钢进行校正对翻柱导引一次使零位以下显示红色,零位以上显示白色,
4、根据介质情况,可定期找开排污法兰清洗主体管沉淀物质
磁浮子的加工工艺:
磁浮子随液位升降而上下移动,浮子内部的磁钢正好处在液面上,通过磁耦合使外面的翻片翻转,从而指示液位。在浮子制作过程中,严格按照加工工艺的要求执行:一是浮子外管焊接确保焊透,以杜绝浮子长时间工作后出现渗漏的问题;二是磁铁位置务必摆放正确,根据浮力原理和对应的密度进行严格配重,以确保浮子真实地反映液位。
主导管及过程连接部件的焊接工艺
一、选用不锈钢管内衬PTFE办法:将PTFE管套入不锈钢本体内,两头进行翻边并紧贴法兰密封面,
特色:此办法结构牢靠,运用寿命长,防腐性能最强,
运用:适用于强腐蚀性介质且工作温度又较高场合的液位的丈量,
二、选用不锈钢本体内衬聚丙烯PP:在PP管外部选用不锈钢管加强维护,
特色:可进步PP管的结构强度,有很高的耐腐蚀才能,
运用:可适用于盐酸等酸性、碱性液体和许多有机溶剂等腐蚀性液体且温度不超越80℃的丈量,留意,不适合于浓硝酸、酸混合物,含氯溶剂,脂肪族、芳香氢等强腐蚀性液体的丈量,
三、直接运用聚丙稀管(PP)、聚氯乙稀管(PVC)耐腐蚀性工程塑料管制作本体
磁耦合液位计内衬型磁耦合液位计的内衬工艺:
磁耦合液位计采用钢管内衬聚四氟乙烯管作为防腐层,内衬的制作工艺是产品质量的关键。对四氟管与钢管内壁进行紧衬,使四氟管在外层钢管的保护下提高耐压能力。
